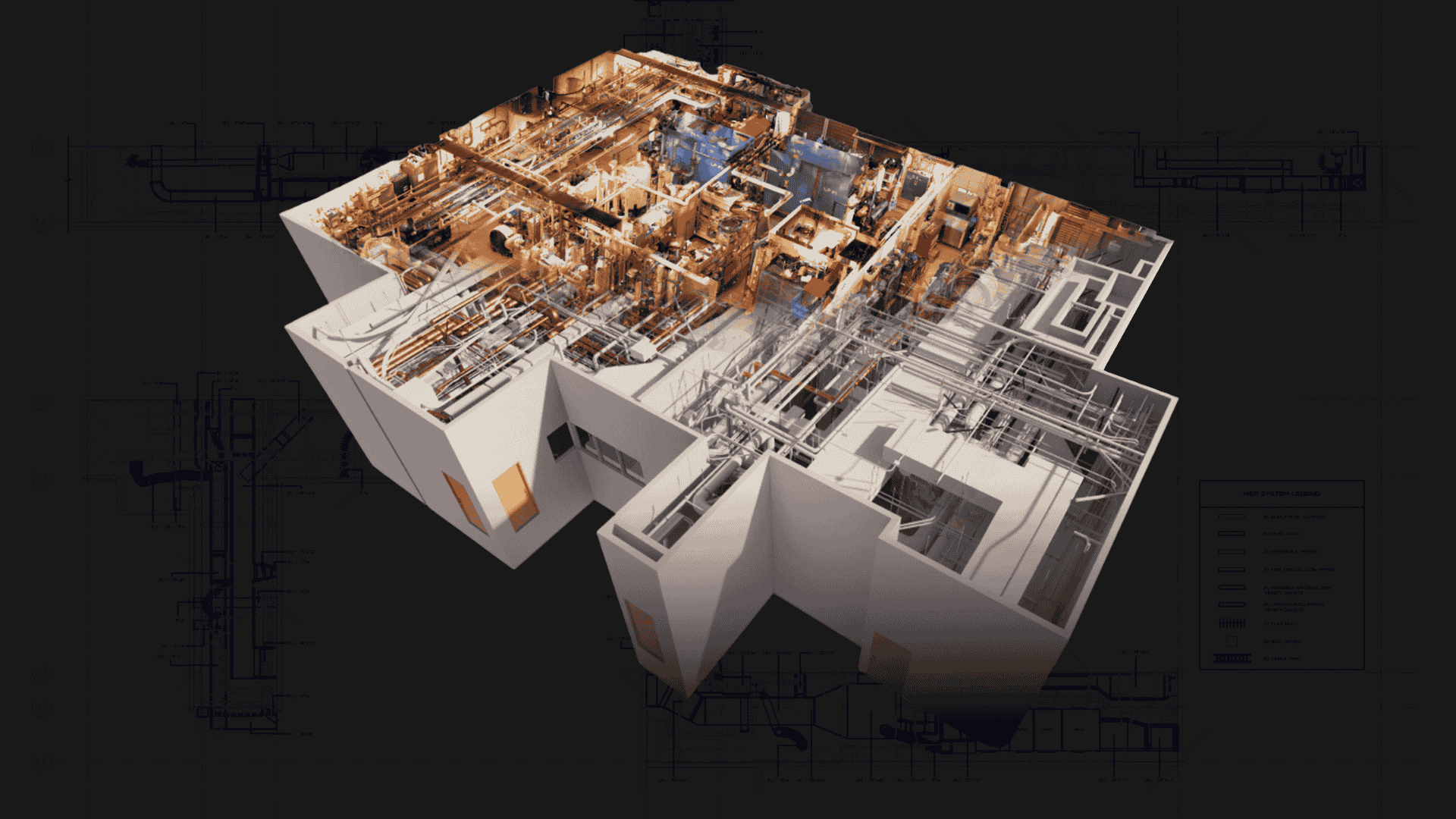

Este Centro Médico en San Diego requería un refuerzo estructural, y para ello, el equipo de ingeniería necesitaba calcular con precisión el peso de los sistemas MEP (mecánicos, eléctricos y de plomería) que se encontraban sobre el cielo raso. La complejidad del entorno clínico, que demandaba protocolos de bioseguridad rigurosos, representó un desafío significativo en el proceso de captura de datos. Para superarlo, implementamos protocolos de trabajo en conjunto con el equipo de mantenimiento del hospital y aplicamos técnicas avanzadas de modelado Scan to BIM para documentar con exactitud todas las redes existentes, incluso en las zonas de más difícil acceso.
.png)
El principal problema del cliente era la necesidad de obtener datos exactos del peso y la configuración de las redes técnicas existentes en los pasillos y en el cuarto de máquinas, para el cálculo del refuerzo estructural y la planificación de una futura ampliación que afectaba al área del Chiller Room. Para abordar el proyecto, trabajamos en un entorno hospitalario altamente concurrido y sensible; por bioseguridad, al retirar cada módulo del cielo raso para escanear, tuvimos que implementar un sistema de aislamiento temporal para evitar la dispersión de polvo y partículas que pudieran contener bacterias, lo que prolongó significativamente el tiempo de ejecución.

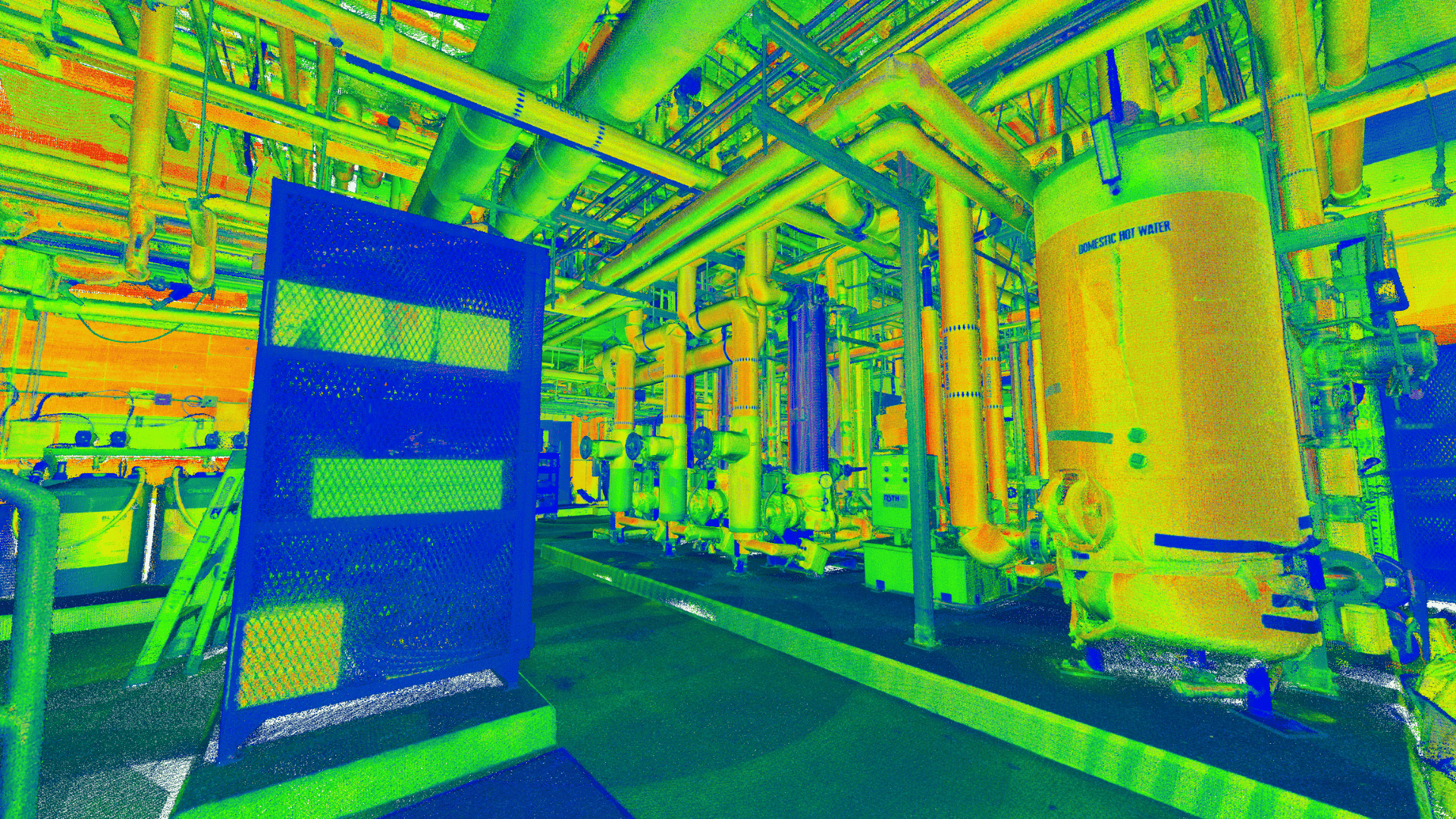

Además, el acceso a los espacios fue extremadamente complejo debido a la gran saturación de redes de diferentes sistemas y la poca iluminación, lo que dificultaba la captura completa con el escáner LiDAR y afectaba la visibilidad de la nube de puntos; causando retos a la hora de modelar.
.png)
.png)

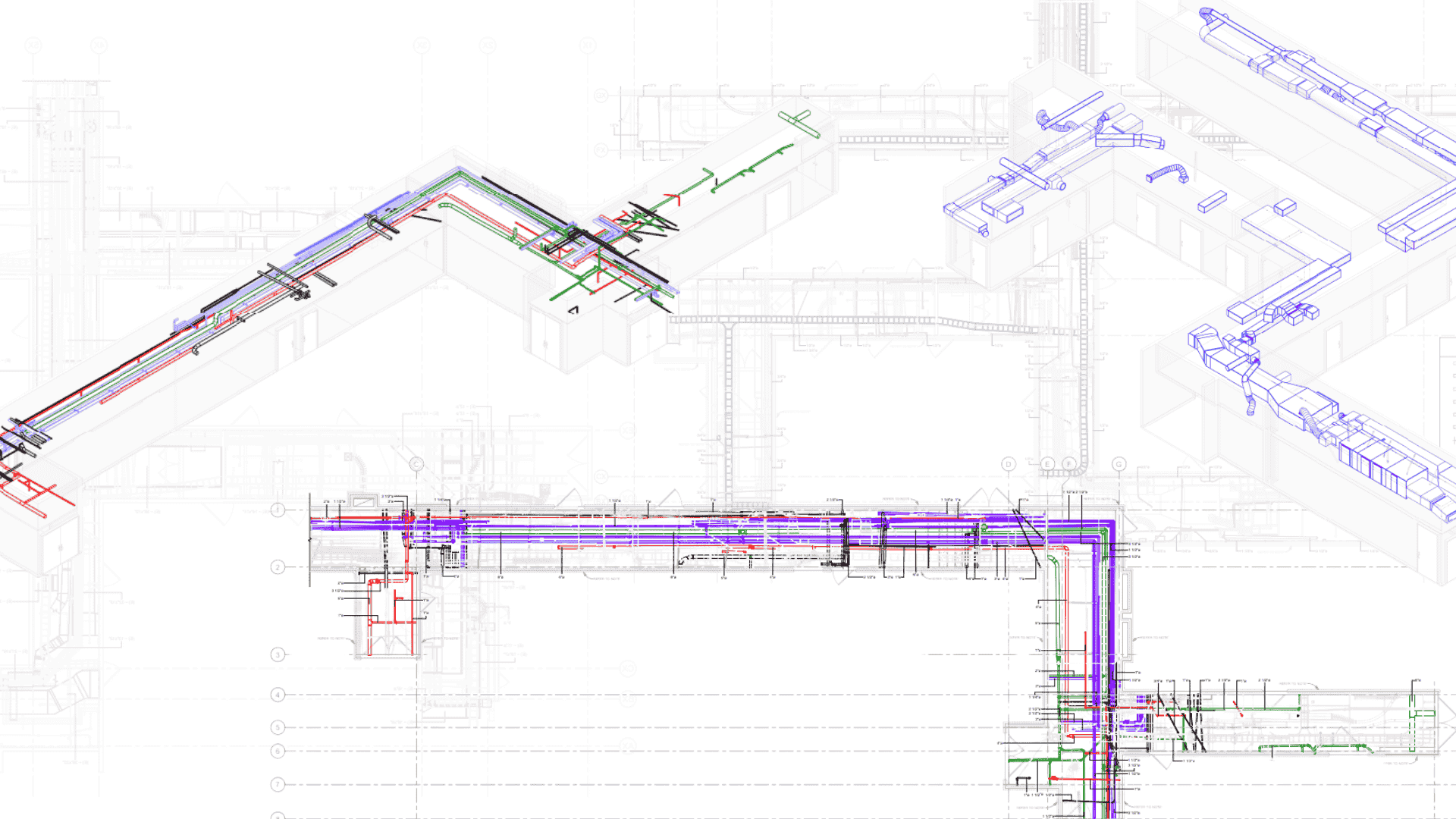

Para superar los retos del modelado a partir de nubes de puntos, especialmente en zonas con visibilidad limitada, se contó con un equipo especializado en MEP que utilizó videos de 360° tomados durante la captura. Esta combinación de experiencia técnica y recursos visuales permitió interpretar las conexiones y el recorrido de los sistemas en los espacios confinados, garantizando la fidelidad del modelo As-built final.
.png)
.png)
.png)
.png)
